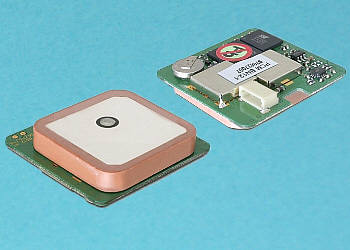

550 - GPS/Galileo-Modul mit serieller Schnittstelle
Es dauert nicht mehr lange und dann
wird das europäische Navigationssystem Galileo in Betrieb genommen.
Es wird parallel zum amerikanischen GPS betrieben. Beide Systeme sind nicht
kompatibel. Es gibt aber die ersten Module, die bereits heute beide Systeme
unterstützen: das NL 550, NL 551 und das NL552.
Datenblatt (pdf 275 k)
u-blox5
Referenzmanual (pdf 1249 kB)
u-blox
U-CENTER Dokumentation (PDF 1841 kB)
Preisliste
Produkt-Tipp:
weitere
GPS-Module
Generelle Spezifikation
-
u-blox5 GPS & GALILEO SuperSense®
GPS Chipsatz
-
High Sensitiv (Tracking Empfindlichkeit:
-160 dBm)
-
AssistNow Offline (14 Tage Almanac Daten)
Unterstützung
-
DGPS, WAAS, EGNOS und MSAS Support
-
Sehr kurzes TTFF (Time To First Fix)
auch bei geringem Signalpegel
-
Unterstützt das NMEA 0183 Protokoll
-
Interne Patchantenne
-
Interner USB zu RS232 Wandler
Spezifikation
-
Chipsatz: u-blox5 GPS & GALILEO
SuperSense®
-
Frequenz: L1, 1575.42 MHz
-
C/A Code: 1.023 MHz
-
Kanäle: 50 Kanäle max.
-
Positions UP-DATE Rate: 4 Hz
-
Empfindlichkeit: -160 dBm Tracking
-
Empfindlichkeit: -160 dBm Satfixing
-
Empfindlichkeit: -145 dBm Kaltstart
-
Position Genauigkeit 2,5m CEP, 5,0m
SEP bzw. SBAS 2,0m CEP, 3,0m SEP
-
Geschwindigkeit: 0.1 m/s
-
Zeit: 1us taktweise zur GPS Zeit
-
Interner CMOS Multi-Purpose Flash 256K
x16
Datum
Time
-
Neuerfassung: 1 sek., durchschnittlich
-
Heissstart: 3,5 sek., durchschnittlich
-
Warmstart: 25 sek., durchschnittlich
-
Kaltstart: 30 sek., durchschnittlich
Dynamische Gegebenheiten
-
Empfangshöhe: Max. 18,000 Meter
(60,000 Feet)
-
Empfangsgeschwindigkeit: Max. 515 Meter
/Sekunde (1000 Knoten)
-
Beschleunigung: Max. 4g
-
Erschütterung: Max. 20m/Sek ×
3
Stromversorgung
-
Betriebsspannung: 5V DC
-
Stromaufnahme: ca. 80mA
Schnittstelleneigenschaften
-
Seriell RS232 Pegel
-
Baudrate: 38.400 bps (voreingestellt)
-
Ausgangsprotokoll: NMEA 0183 GGA, GSA,
GSV, RMC, VTG
Physikalische Eigenschaften
-
Maße: 30 mm x 30 mm x 7,9 mm
-
Kabellänge: keine, optionals Anschlusskabel
95843 nötig (10cm auf offene Kabelenden)
-
Einsatztemperaturbereich: -40°C
bis +85°C
Produktübersicht
Bestellcode |
Beschreibung |
EUR/Stück |
NL-550ERS |
GPS-/Galileo-Modul, RS232-Interface |
42,69 EUR |
NL-551EUSB |
GPS-/Galileo-Modul , USB-Interface |
38,26 EUR |
NL-552ETTL |
GPS-/Galileo-Modul , 3,3V-Interface
(Betriebsspannung 5V) |
38,26 EUR
|
KAB95843 |
passendes Kabel, mehr
... |
2,48 EUR
|
Diese Preise basieren auf dem
Dollarkurs vom 1.7.2010. Kurzfristige Änderungen bei Änderung
des Dollar-Kurses möglich.
Preisangaben in EUR je Stück
inklusive gesetzlich gültiger Mehrwertsteuer, zuzüglich Versandkosten
Bei größeren Mengen gelten
weitere Staffelpreise, sie werden automatisch mengenabhängig gewährt.
