Entwicklungsboards
für ARM7-Controller LPC2000
Evaluation & Prototyping Board mit Philips LPC2106
Controller Module mit Philips ARM7/LPC2100 im DIP-Format
Evaluation & Prototyping
Board mit Philips LPC2106
Dieses Board ist die ideale Hardwarebasis
zur Evaluierung der neuen, ARM-basierten LPC21xx-Controllerfamilie von
Philips. Auf dem Board sind alle Schaltungskomponenten zur unmittelbaren
Inbetriebnahme vorhanden. Ein großzügig dimensioniertes Rasterfeld
ermöglicht zudem die einfache Ergänzung von benutzerspezifischer
Peripherie.
Eine JTAG-Schnittstelle ermöglicht
On-Chip-Debugging mit kostengünstigen Tools. Programme können
einfach über die serielle Schnittstelle auf das Modul geladen werden.
Zu diesem Zweck ist von Philips ein kostenloses Flash Loader Utility erhältlich.
Technische Daten:
ARM7 Core mit 60 MHz Taktfrequenz
128KB Flash, 64KB RAM
bis zu 32 universelle I/O-Pins
SPI, I2C, 2x UART
2x 32 Bit Timer mit:
4x Input Capture/Output Compare
6x PWM
Watchdog Timer
Real Time Clock
Quarzfrequenz 14,7456MHz
RS232 Pegelkonverter und Sub-D9
Buchse
Indikator-LED, Eingabetaster
20-pol. JTAG Anschluß
Bootloader Enable Jumper
zwei on-board Spannungsregler (1,8V,
3,3V)
nur eine Stromversorgung mit 5..9V
erforderlich
Stiftleisten mit Prozessorsignalen
großzügig dimensioniertes
Rasterfeld
Abmessungen: 100mm x 77mm |

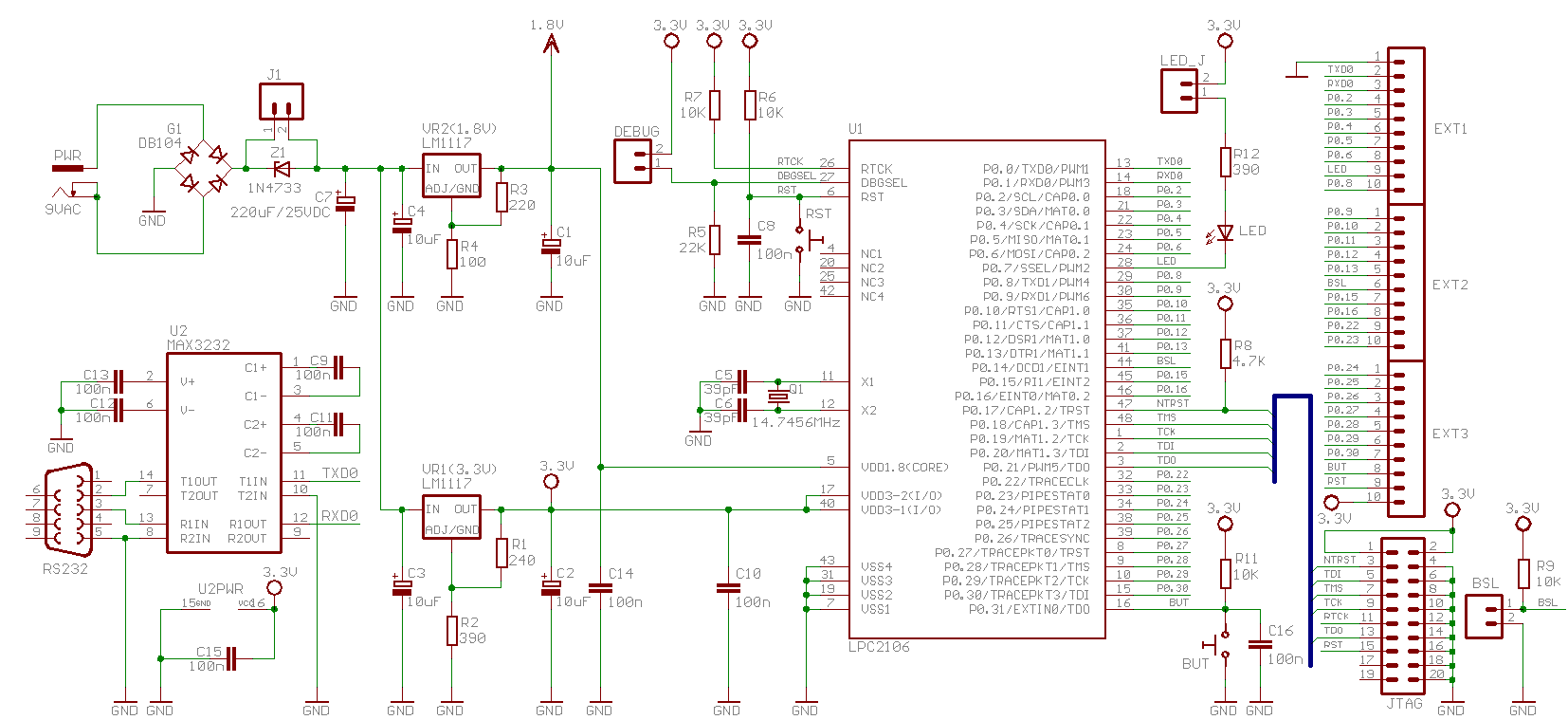

Schaltung
(GIF, 43 KByte)
|
Controller Module mit
Philips ARM7/LPC2100 im DIP-Format
Die TinyARM Controller Module beherbergen
im platzsparenden DIP-Format einen leistungsfähigen RISC Mikrocontroller
aus der LPC2100 Serie. Diese neue 16/32-Bit Controllerfamilie von Philips
basiert auf einem ARM7TDMI-S Core, enthält umfangreiche Flashmemory-
und RAM-Ressourcen sowie zahlreiche Peripheriefunktionen. Eine JTAG-Schnittstelle
ermöglicht On-Chip Debugging mit kostengünstigen Tools. Programme
können einfach über die serielle Schnittstelle auf das Modul
geladen werden. Zu diesem Zweck ist von Philips ein kostenloses Flash Loader
Utility erhältlich.
Board Features
Die TinyARM Module verfügen
über eine Spannungsaufbereitung, welche die beiden Versorgungsspannungen
des Controllers (1,8V Core / 3,3V Peripherie) bereitstellt. Somit benötigen
die Module nur noch eine einzige (externe) Betriebsspannung von 5V. Die
I/Os arbeiten mit 3,3V, sind jedoch 5V-tolerant. Den Takt liefert ein 10MHz
Oszillator, dessen Signal im Controller mittels PLL-Schaltung bis auf 60MHz
vervielfacht wird. Ein zusätzlicher Resetcontroller übernimmt
auf den Modulen die Überwachung der Versorgungsspannung.
TINYARM2106 und TINYARM2129
Die beiden TinyARM Module unterscheiden
sich in der Controllerausstattung (siehe Daten rechts) und im Formfaktor.
TinyARM.2106 ist ein DIP40-Modul, wohingegen TinyARM.2129 mit einem DIP50-Footprint
daherkommt.
Der besondere Vorteil des LPC2129
besteht zweifellos im Vorhandensein von A/D-Wandler und zwei CAN-Interfaces.
Ausserdem hat der Flashspeicher mit 256KB die doppelte Größe
des Flashs auf dem LPC2106. Hier wiederum dürfte der zur Verfügung
stehende RAM Speicher von 64KB als Besonderheit gelten.
TINYARM2106
-
ARM7 Core mit 60 MHz Taktfrequenz
-
128KB Flash, 64KB RAM
-
bis zu 32 universelle I/O-Pins
-
SPI, I2C, 2x UART
-
2x 32 Bit Timer mit:
-
4x Input Capture/Output Compare
-
6x PWM
-
Watchdog Timer
-
Real Time Clock
Beschreibung (27KB)
Philips:
Produktinfo zum LPC2106 (Beschreibung, Datenblätter, Flashloader
Utility etc.) |
TINYARM2129
-
ARM7 Core mit 60 MHz Taktfrequenz
-
256KB Flash, 16KB RAM
-
bis zu 46 universelle I/O-Pins
-
2x SPI, I2C, 2x UART
-
2x CAN
-
4-Kanal 10Bit A/D-Wandler
-
2x 32 Bit Timer mit:
-
4x Input Capture/Output Compare
-
6x PWM
-
Watchdog Timer
-
Real Time Clock
Beschreibung (21KB)
Philips:
Produktinfo zum LPC2129 (Beschreibung, Datenblätter, Flashloader
Utility etc.) |
Compiler und Tools
Kostenlose, codesize-limitierte Compilerversionen
für die LPC2100-Familie gibt es bereits von mehreren Herstellern (Keil,
IAR, Rowley). ImageCraft plant ebenfalls einen ANSI-C Compiler für
den ARM7 Core.
Ein kostengünstiger Debug-
und Programmier-Adapter für die Philips LPC21xx Controller ist ARM
JTAG von Olimex.
Wir liefern auch Controller und ein
JTAG Interface:
16/32-Bit-Controller
mit ARM7/TDMI-Core LPC2000
ARM-JTAG
Produktübersicht
Bestellcode |
Beschreibung |
EUR/Stück
ab 1 Stück |
LPCPROTO1 |
ARM-Eval/Proto-Board
mit Philips LPC2106 |
79,99 |
TINYARM2106 |
TinyARM-Controller-Modul mit LPC2106,
DIP40-Format |
91,64
|
TINYARM2129 |
TinyARM-Controller-Modul mit LPC2129,
DIP50-Format |
127,60
|
Preisangaben in EUR je Stück
inklusive gesetzlich gültiger Mehrwertsteuer, zuzüglich Versandkosten
Bei größeren Mengen gelten
weitere Staffelpreise, sie werden automatisch mengenabhängig gewährt.
Bestellung
Vor der Bestellung informieren Sie
sich bitte über
Lieferbedingungen und Versandkosten.
Sie können diese Artikel mittels
des Bestellformulars per Mail oder Fax, über den Onlineshop oder über
den Offline-Katalog bestellen.
|
