AVR STK500

STK500: AVR Starterkit

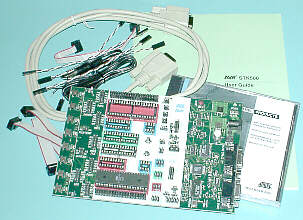

Das STK500 ist das legendäre Starterkit für die AVR-Flash-Controller-Familie von Atmel. Mit diesem leistungsfähigen Starterkit können Sie sofort mit dem Test der AVR-Bausteine beginnen bzw. Ihre eigene Applikation realisieren. Ein weiterer Vorteil ist der getrennt nutzbare ISP-Anschluss. Damit lässt sich das Starterkit auch als eigenständiges Programmiergerät nutzen. Gegenüber den vorherigen Starterkits werden alle Programmiermodi der Controller unterstützt. Zum Lieferumfang gehört das AVR-Studio, eine Software für PC's, die vom Assembler bis zum Simulator alles beinhaltet, was zu einer komfortablen Entwicklungsumgebung gehört.

Durch die Updatefähigkeit des Starterkits werden alle aktuellen AT90S-, ATMEGA- und ATTINY-Controllertypen im 8 bis 40poligen DIP-Gehäuse und auch künftige Entwicklungen von ATMEL direkt unterstützt.

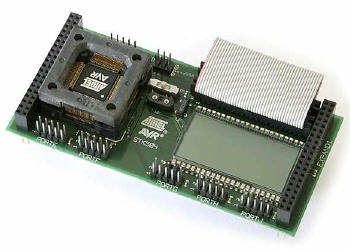

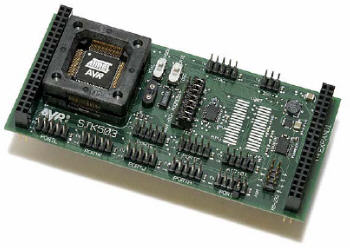

Die Add-on-Boards (STK501, STK502, STK503, STK504) zum STK500 sind durch den Hersteller abgekündigt und nur noch lieferbar solange der Vorrat reicht bzw. Restbestände beschaffbar sind.

nach oben

Technische Daten

  • Sockel für AVR Bausteine im DIP8, DIP20, DIP28 und DIP40 Gehäuse
  • alle Portsignale sind auf Steckverbindern zugänglich
  • Takt, Spannung und Reset sind flexibel konfigurierbar
  • RS232 Interface als PC-Interface zur Programmierung und Steuerung
  • zusätzlicher zweiter RS232-Port
  • Serielle In-System Programmierung (ISP), auch für externe Targets
  • Parallele High-Voltage Programmierung wird unterstützt
  • Spannungsregler on-board (10..15V= erforderlich)
  • 8 Tasten
  • 8 LEDs
  • Entwicklungsumgebung AVR Studio liegt dem Kit auf CD bei, Updates auf der Atmel Website
  • Firmwareupdates über AVR Studio möglich

weitere Daten und Beschreibungen siehe unter externe Links

Firmwareupgrades sind über die AVR Studio Software möglich.

nach oben

Produkte und Preise

Bestellcode Beschreibung EUR/Stück
STK500 AVR Starterkit 91,00
IDT71124-Y schneller SRAM 128Kx8, 12 ns, 5V, SOJ 400 mil, Center Power/GND, kompatibel zu K6R1008C1C-JC12 7,90

alle Preise in EUR/Stück, inklusive MwSt., zuzüglich Versandkosten
