Widerstände - Baureihen und Farbcode

update: 14.Nov.2005

Nur wenige Schaltungen erfordern hochpräzise Widerstände. Deshalb werden Baureihen mit unterschiedlichen Tolreanzen produziert. Da sich die einzelnen Werte der Widerstandsbaureihen bei Berücksichtigung der Toleranzen überlappen, müssen nicht beliebig viele Werte hergestellt werden. Man hat sich deshalb auf die Werte nach E-Reihen beschränkt. Die Werte dieser E-Reihen werden mit Potenzen von 10 multipliziert und man erhält die lieferbaren Werte.

Beispiel:
Angenommen ein Hersteller produziert Widerstände mit einer Toleranz von 10% nach der Reihe E6. Der lieferbare Wertebereich umfaßt Widerstände von 10 Ohm bis 1 MOhm. Welche Widerstände sind nun lieferbar?

Wir schauen in der Tabelle E 6 nach und finden: 100 - 150 - 220 -330 - 470 - 680

Diese Werte können nun mit Potenzen von 10 multipliziert werden.

* 0,1	=	* 10^-1
* 1	=	* 10⁰
* 10	=	* 10¹
* 100	=	* 10²
* 1000	=	* 10³
* 10 000	=	* 10⁴

.
Damit erhalten wir z. B. mit dem in E6 enthaltenen Wert 220 folgende lieferbaren Widerstandswerte

220 * 0,1	=	22 Ohm
220 * 1	=	220 Ohm
220 * 10	=	2200 Ohm = 2,2 kOhm
220 * 100	=	22 000 Ohm = 22 kOhm
220 * 1000	=	220 000 Ohm = 220 kOhm
220 * 10000	=	2200 000 Ohm = 2,2 MOhm Dieser Wert ist aber nicht lieferbar, da der Hersteller den größten Wert auf 1 MOhm beschränkt hat.

Und das, was wir mit 220 getan haben, wiederholen wir nun mit 100, 150, 330, 470 und 680. Als Ergebnis haben wir alle in diesem Beispiel lieferbaren Widerstandswerte:
.

10 - 15 - 22 - 33 - 47 - 68	Ohm
100 - 150 - 220 - 330 - 470 - 680	Ohm
1 - 1,5 - 2,2 - 3,3 - 4,7 - 6,8	kOhm
1 - 15 - 22 - 33 - 47 - 68	kOhm
100 - 150 - 220 - 330 - 470 - 680	kOhm
1	MOhm

Und diese E-Reihen gibt es (wir haben uns hier auf die Reihen bis E96 beschränkt):

E3

100 220 470

E6

100 150 220 330 470 680

E12

100 120 150 180 220 270

330 390 470 560 680 820

E24

100 110 120 130 150 160

180 200 220 240 270 300

330 360 390 430 470 510

560 620 680 750 820 910

E48

100 105 110 115 121 127

133 140 147 154 162 169

178 187 196 205 215 226

237 249 261 274 287 301

316 332 348 365 383 402

422 442 464 487 511 536

562 590 619 649 681 715

750 787 825 866 909 953

E96

100 102 105 107 110 113

115 118 121 124 127 130

133 137 140 143 147 150

154 158 162 165 169 174

178 182 187 191 196 200

205 210 215 221 226 232

237 243 249 255 261 267

274 280 287 294 301 309

316 324 332 340 348 357

365 374 383 392 402 412

422 432 442 453 464 475

487 499 511 523 536 549

562 576 590 604 619 634

649 665 681 698 715 732

750 768 787 806 825 845

866 887 909 931 953 976

Es gab Hersteller, die den Wert direkt als Zahl auf den Widerstand gedruckt haben. Offensichtlich war dafür der Aufwand zu hoch. Die (mehr oder weniger offizielle) Begründung, es würden wegen der automatischen Bestückungsmaschinen nur noch Farbcodes aufgedruckt, kann nicht so richtig stimmen. Es ist sicher richtig, daß eine Bilderkennungseirichtung leichter Farbcodes als Zahlen erkennen kann, aber bei SMD-Widerständen finden wir den Wert ja auch in Zahlenform.

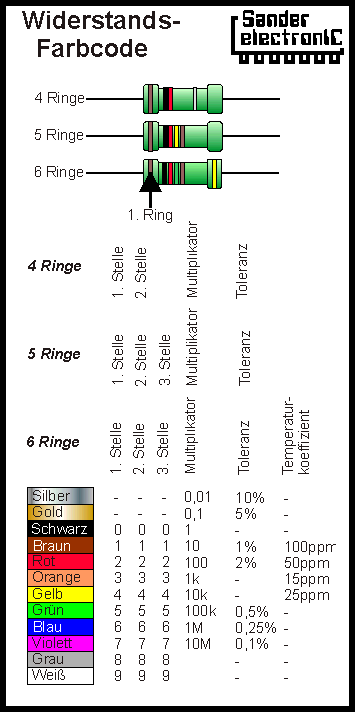

Na, egal. Der Wert von Widerständen wird heute in der Regel mit Farbringen codiert. Es gibt Widerstände mit 4, 5 oder 6 Farbringen. Neben dem eigentlichen Wert finden wir noch Codierungen für den Multiplikator, Toleranz oder Temperaturkoeffizient.

Beispiel:

Ein Widerstand besitzt die Ringe

Grün Blau Schwarz Gelb

Aus der Tabelle lesen wir ab

5 6 0 * 10k

Das ergibt 560 0000 Ohm bzw.

5,6 MOhm
