Navilock-GPS-Module mit USB-Interface

Produkte auf dieser Seite:

NL-502EUSB
NL-505EUSB
NL-508EUSB

Preisliste

Produkt-Tipp:

Navilock-Produkte mit TTL-Interface
Navilock-Produkte mit RS232-Interface


NL-502EUSB

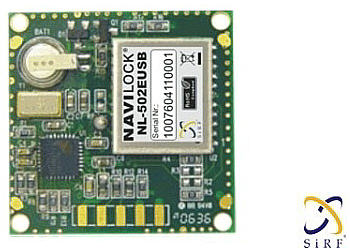

Sirf3-Modul: NL-502EUSB

Generelle Spezifikation

  • SiRF Star III High Performance GPS Chipsatz
  • High Sensitiv (Tracking Empfindlichkeit: -159 dBm)
  • USB Anschluss
  • Sehr kurzes TTFF (Time To First Fix) auch bei geringem Signalpegel
  • Unterstützt das NMEA 0183 Protokoll
  • Interner Speicher zum schnelleren wieder Auffinden der Position
  • Interne Patchantenne
  • LED zur Anzeige des GPS Status


Spezifikation

  • Chipsatz: SiRF Star III
  • Frequenz: L1, 1575.42 MHz
  • C/A Code: 1.023 MHz
  • Kanäle: 20 Kanäle max.
  • Empfindlichkeit: -159 dBm
  • Genauigkeit 10 Meter, 2D RMS
  • Geschwindigkeit: 0.1 m/s
  • Zeit: 1us taktweise zur GPS Zeit


Datum

  • Grundeinstellung: WGS-84


Zeitverhalten:

  • Neuerfassung: 0.1 sek., durchschnittlich
  • Heissstart: 1 sek., durchschnittlich
  • Warmstart: 38 sek., durchschnittlich
  • Kaltstart: 42 sek., durchschnittlich


Dynamische Gegebenheiten

  • Empfangshöhe: Max. 18,000 Meter (60,000 Feet)
  • Empfangsgeschwindigkeit: Max. 515 Meter /Sekunde (1000 Knoten)
  • Beschleunigung: Max. 4g
  • Erschütterung: Max. 20m/Sek × 3


Stromversorgung

  • Betriebsspannung: 4,75V bis 5,25V DC
  • Stromaufnahme: ca. 70mA


Schnittstelleneigenschaften

  • Baudrate: 9,600 bps
  • Ausgangsprotokoll: NMEA 0183 GGA, GLL, GSA, GSV, RMC, VTG
Physikalische Eigenschaften
  • Maße: 30mm x 30mm x 7,5mm
  • Kabellänge: Keine
  • Einsatztemperaturbereich: -30°C bis +85°C
  • Lagertemperaturbereich: -40°C bis +85°C

NL-505EUSB

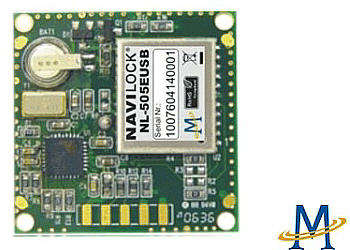

MTK-Modul: NL-505EUSB

Generelle Spezifikation
  • MediaTek MTK3318 High Performance GPS Chipsatz
  • High Sensitiv (Tracking Empfindlichkeit: -158 dBm)
  • USB Anschluss
  • Sehr kurzes TTFF (Time To First Fix) auch bei geringem Signalpegel
  • Unterstützt das NMEA 0183 Protokoll
  • Interner Speicher zum schnelleren wieder Auffinden der Position
  • Interne Patchantenne
  • LED zur Anzeige des GPS Status
Spezifikation
  • Chipsatz: MediaTek MTK3318
  • Frequenz: L1, 1575.42 MHz
  • C/A Code: 1.023 MHz
  • Kanäle: 32 Kanäle max.
  • Empfindlichkeit: -158 dBm
  • Genauigkeit 10 Meter, 2D RMS
  • Geschwindigkeit: 0.1 m/s
  • Zeit: 1us taktweise zur GPS Zeit
Datum
  • Grundeinstellung: WGS-84
Zeitverhalten:
  • Neuerfassung: 0.1 sek., durchschnittlich
  • Heissstart: 1 sek., durchschnittlich
  • Warmstart: 36 sek., durchschnittlich
  • Kaltstart: 45 sek., durchschnittlich
Dynamische Gegebenheiten
  • Empfangshöhe: Max. 18,000 Meter (60,000 Feet)
  • Empfangsgeschwindigkeit: Max. 515 Meter /Sekunde (1000 Knoten)
  • Beschleunigung: Max. 4g
  • Erschütterung: Max. 20m/Sek × 3
Stromversorgung
  • Betriebsspannung: 4,75V bis 5,25V DC
  • Stromaufnahme: ca. 70mA
Schnittstelleneigenschaften
  • Baudrate: 9,600 bps
  • Ausgangsprotokoll: NMEA 0183 GGA, GLL, GSA, GSV, RMC, VTG
Physikalische Eigenschaften
  • Maße: 30mm x 30mm x 7,5mm
  • Kabellänge: Keine
  • Einsatztemperaturbereich: -30°C bis +85°C
  • Lagertemperaturbereich: -40°C bis +85°C

NL-508EUSB

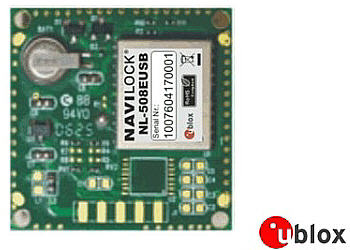

µblox-Modul: NL-508EUSB

Generelle Spezifikation
  • u-blox ANTARIS® 4 SuperSense® GPS Chipsatz
  • High Sensitiv (Tracking Empfindlichkeit: -158 dBm)
  • USB Anschluss
  • Sehr kurzes TTFF (Time To First Fix) auch bei geringem Signalpegel
  • Unterstützt das NMEA 0183 Protokoll
  • Interner Speicher zum schnelleren wieder Auffinden der Position
  • Interne Patchantenne
  • LED zur Anzeige des GPS Status
Spezifikation
  • Chipsatz: u-blox ANTARIS®
  • Frequenz: L1, 1575.42 MHz
  • C/A Code: 1.023 MHz
  • Kanäle: 16 Kanäle max.
  • Empfindlichkeit: -158 dBm
  • Genauigkeit 10 Meter, 2D RMS
  • Geschwindigkeit: 0.1 m/s
  • Zeit: 1us taktweise zur GPS Zeit
Datum
  • Grundeinstellung: WGS-84
Zeitverhalten
  • Neuerfassung: 0.1 sek., durchschnittlich
  • Heissstart: 1 sek., durchschnittlich
  • Warmstart: 38 sek., durchschnittlich
  • Kaltstart: 42 sek., durchschnittlich
Dynamische Gegebenheiten
  • Empfangshöhe: Max. 18,000 Meter (60,000 Feet)
  • Empfangsgeschwindigkeit: Max. 515 Meter /Sekunde (1000 Knoten)
  • Beschleunigung: Max. 4g
  • Erschütterung: Max. 20m/Sek × 3
Stromversorgung
  • Betriebsspannung: 4,75V bis 5,25V DC
  • Stromaufnahme: ca. 70mA
Schnittstelleneigenschaften
  • Baudrate: 9,600 bps
  • Ausgangsprotokoll: NMEA 0183 GGA, GLL, GSA, GSV, RMC, VTG, ZDA
Physikalische Eigenschaften
  • Maße: 30mm x 30mm x 7,5mm
  • Kabellänge: Keine
  • Einsatztemperaturbereich: -30°C bis +85°C
  • Lagertemperaturbereich: -40°C bis +85°C

Produktübersicht



Bestellcode Beschreibung EUR/Stück
NL-500ERS GPS-Modul ,NL-500ERS Sirf3 RS232-Interface *)
NL-501ETTL GPS-Modul ,NL-501ETTL Sirf3 TTL-Interface 38,00 EUR
NL-502EUSB GPS-Modul ,NL-502EUSB Sirf3 USB-Interface *)
NL-503ERS GPS-Modul ,NL-503ERS MTK RS232-Interface *)
NL-504ETTL GPS-Modul ,NL-504ETTL MTK TTL-Interface 35,00 EUR
NL-505EUSB GPS-Modul ,NL-505EUSB MTK USB-Interface *)
NL-506ERS GPS-Modul ,NL-506ERS u-blox RS232-Interface *)
NL-507TTL GPS-Modul ,NL-507TTL u-blox TTL-Interface 35,00 EUR
NL-508EUSB GPS-Modul ,NL-508EUSB u-blox USB-Interface *)

Diese Preise basieren auf dem Dollarkurs vom 1.7.2010. Kurzfristige Änderungen bei Änderung des Dollar-Kurses möglich.

*) diese Artikel nur noch solange unser Vorrat reicht danach nur für größere Projekte lieferbar, Mindestbestellmenge anfragen


Preisangaben in EUR je Stück  inklusive gesetzlich gültiger Mehrwertsteuer, zuzüglich Versandkosten
Bei größeren Mengen gelten weitere Staffelpreise, sie werden automatisch mengenabhängig gewährt.
