update:1.Jul. 2010
|
|
|
|
Navilock-GPS-Module
mit RS232-Interface
Produkte auf dieser Seite:
NL-500ERS
NL503ERS
NL-506ERS
Preisliste
Produkt-Tipp:
Navilock-Produkte
mit TTL-Interface
Navilock-Produkte
mit USB-Interface

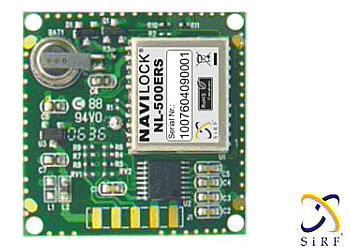

NL-500ERS
Sirf3-Modul: NL500ERS
Generelle Spezifikation
-
SiRF Star III High Performance GPS Chipsatz
-
High Sensitiv (Tracking Empfindlichkeit:
-159 dBm)
-
RS232 Anschluss
-
Sehr kurzes TTFF (Time To First Fix)
auch bei geringem Signalpegel
-
Unterstützt das NMEA 0183 Protokoll
-
Interner Speicher zum schnelleren wieder
Auffinden der Position
-
Interne Patchantenne
-
LED zur Anzeige des GPS Status
Spezifikation
-
Chipsatz: SiRF Star III
-
Frequenz: L1, 1575.42 MHz
-
C/A Code: 1.023 MHz
-
Kanäle: 20 Kanäle max.
-
Empfindlichkeit: -159 dBm
-
Genauigkeit 10 Meter, 2D RMS
-
Geschwindigkeit: 0.1 m/s
-
Zeit: 1us taktweise zur GPS Zeit
Datum
Zeitverhalten
-
Neuerfassung: 0.1 sek., durchschnittlich
-
Heissstart: 1 sek., durchschnittlich
-
Warmstart: 38 sek., durchschnittlich
-
Kaltstart: 42 sek., durchschnittlich
Dynamische Gegebenheiten
-
Empfangshöhe: Max. 18,000 Meter
(60,000 Feet)
-
Empfangsgeschwindigkeit: Max. 515 Meter
/Sekunde (1000 Knoten)
-
Beschleunigung: Max. 4g
-
Erschütterung: Max. 20m/Sek ×
3
Stromversorgung
-
Betriebsspannung: 4,0V-6,0V DC
-
Stromaufnahme: ca. 70mA
Schnittstelleneigenschaften
-
Baudrate: 9,600 bps
-
Ausgangsprotokoll: NMEA 0183 GGA, GLL,
GSA, GSV, RMC, VTG
Physikalische Eigenschaften
-
Maße: 30mm x 30mm x 7,5mm
-
Kabellänge: Keine
-
Einsatztemperaturbereich: -30°C
bis +85°C
-
Lagertemperaturbereich: -40°C bis
+85°C

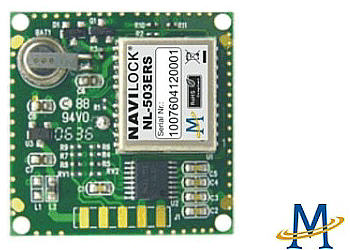

NL-503ERS
MTK-Modul: NL-503ERS
Generelle Spezifikation
-
MediaTek MT3318 High Performance GPS
Chipsatz
-
High Sensitiv (Tracking Empfindlichkeit:
-158 dBm)
-
RS232 Anschluss
-
Sehr kurzes TTFF (Time To First Fix)
auch bei geringem Signalpegel
-
Unterstützt das NMEA 0183 Protokoll
-
Interner Speicher zum schnelleren wieder
Auffinden der Position
-
Interne Patchantenne
-
LED zur Anzeige des GPS Status
Spezifikation
-
Chipsatz: MediaTek MT3318
-
Frequenz: L1, 1575.42 MHz
-
C/A Code: 1.023 MHz
-
Kanäle: 32 Kanäle max.
-
Empfindlichkeit: -158dBm
-
Genauigkeit 10 Meter, 2D RMS
-
Geschwindigkeit: 0.1 m/s
-
Zeit: 1us taktweise zur GPS Zeit
Datum
Time
-
Neuerfassung: 0.1 sek., durchschnittlich
-
Heissstart: 2 sek., durchschnittlich
-
Warmstart: 36 sek., durchschnittlich
-
Kaltstart: 45 sek., durchschnittlich
Dynamische Gegebenheiten
-
Empfangshöhe: Max. 18,000 Meter
(60,000 Feet)
-
Empfangsgeschwindigkeit: Max. 515 Meter
/Sekunde (1000 Knoten)
-
Beschleunigung: Max. 4g
-
Erschütterung: Max. 20m/Sek ×
3
Stromversorgung
-
Betriebsspannung: 4,0V-6,0V DC
-
Stromaufnahme: ca. 76mA
Schnittstelleneigenschaften
-
Baudrate: 9,600 bps
-
Ausgangsprotokoll: NMEA 0183 GGA, GLL,
GSA, GSV, RMC, VTG
Physikalische Eigenschaften
-
Maße: 30mm x 30mm x 7,5mm
-
Kabellänge: Keine
-
Einsatztemperaturbereich: -30°C
bis +85°C
-
Lagertemperaturbereich: -40°C bis
+85°C

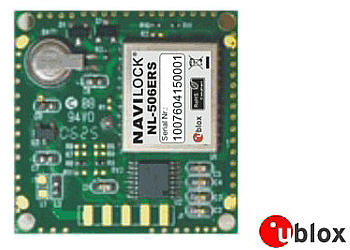

NL-506ERS
µblox-Modul: NL-506ERS
Generelle Spezifikation
-
µblox ANTARIS® 4 SuperSense®GPS
Chipsatz
-
High Sensitiv (Tracking Empfindlichkeit:
-158 dBm)
-
RS232 Anschluss
-
Sehr kurzes TTFF (Time To First Fix)
auch bei geringem Signalpegel
-
Unterstützt das NMEA 0183 Protokoll
-
Interner Speicher zum schnelleren wieder
Auffinden der Position
-
Interne Patchantenne
-
LED zur Anzeige des GPS Status
Spezifikation
-
Chipsatz: µblox ANTARIS®
-
Frequenz: L1, 1575.42 MHz
-
C/A Code: 1.023 MHz
-
Kanäle: 16 Kanäle max.
-
Empfindlichkeit: -159 dBm
-
Genauigkeit 10 Meter, 2D RMS
-
Geschwindigkeit: 0.1 m/s
-
Zeit: 1us taktweise zur GPS Zeit
Datum
Zeitverhalten
-
Neuerfassung: 0.1 sek., durchschnittlich
-
Heissstart: 1 sek., durchschnittlich
-
Warmstart: 38 sek., durchschnittlich
-
Kaltstart: 42 sek., durchschnittlich
Dynamische Gegebenheiten
-
Empfangshöhe: Max. 18,000 Meter
(60,000 Feet)
-
Empfangsgeschwindigkeit: Max. 515 Meter
/Sekunde (1000 Knoten)
-
Beschleunigung: Max. 4g
-
Erschütterung: Max. 20m/Sek ×
3
Stromversorgung
-
Betriebsspannung: 4,0V-6,0V DC
-
Stromaufnahme: ca. 70mA
Schnittstelleneigenschaften
-
Baudrate: 9,600 bps
-
Ausgangsprotokoll: NMEA 0183 GGA, GLL,
GSA, GSV, RMC, VTG, ZDA
Physikalische Eigenschaften
-
Maße: 30mm x 30mm x 7,5mm
-
Kabellänge: Keine
-
Einsatztemperaturbereich: -30°C
bis +85°C
-
Lagertemperaturbereich: -40°C bis
+85°C
Produktübersicht
Bestellcode |
Beschreibung |
EUR/Stück |
NL-500ERS |
GPS-Modul ,NL-500ERS Sirf3 RS232-Interface |
*) |
NL-501ETTL |
GPS-Modul ,NL-501ETTL Sirf3 TTL-Interface |
38,00 EUR |
NL-502EUSB |
GPS-Modul ,NL-502EUSB Sirf3 USB-Interface |
*) |
NL-503ERS |
GPS-Modul ,NL-503ERS MTK RS232-Interface |
*) |
NL-504ETTL |
GPS-Modul ,NL-504ETTL MTK TTL-Interface |
35,00 EUR |
NL-505EUSB |
GPS-Modul ,NL-505EUSB MTK USB-Interface |
*) |
NL-506ERS |
GPS-Modul ,NL-506ERS u-blox RS232-Interface |
*) |
NL-507TTL |
GPS-Modul ,NL-507TTL u-blox TTL-Interface |
35,00 EUR |
NL-508EUSB |
GPS-Modul ,NL-508EUSB u-blox USB-Interface |
*) |
Diese Preise basieren auf dem
Dollarkurs vom 1.7.2010. Kurzfristige Änderungen bei Änderung
des Dollar-Kurses möglich.
*) diese Artikel nur noch solange
unser Vorrat reicht danach nur für größere Projekte lieferbar,
Mindestbestellmenge anfragen
Preisangaben in EUR je Stück
inklusive gesetzlich gültiger Mehrwertsteuer, zuzüglich Versandkosten
Bei größeren Mengen gelten
weitere Staffelpreise, sie werden automatisch mengenabhängig gewährt.
Bestellung
Vor der Bestellung informieren Sie
sich bitte über
Lieferbedingungen und Versandkosten.
Sie können diese Artikel mittels
des Bestellformulars per Mail oder Fax, über den Onlineshop oder über
den Offline-Katalog bestellen.
|
