µOLED und µLCD: Displays mit Intelligenz

Die Displays aus der microOLED bzw. microLCD Serie des australischen Herstellers 4D Systems zeichnen sich durch brilliante Farbdarstellung, kompakte Bauweise, hohe Energieeffizienz und einfache serielle Ansteuerung aus.

Die Besonderheit ist der integrierte Grafikprozessor. Er erlaubt die Darstellung komplexer Farbgrafiken, Textdarstellungen und sogar Animationen. Zur Ansteuerung kommen nahezu alle gängigen Mikrocontroller in Frage, selbst einfache 8-Bit MCUs sind hierzu geeignet.

Das serielle Interface kommt mit fünf Anschlüssen aus (VCC/GND, TX/RX und Reset). Die Datenübertragung erfolgt per RS232/TTL mit 3,3V Signalpegel. Durch einen Vorwiderstand von 1kOhm in der RX-Leitung ist auch ein Anschluß an Systeme mit 5V Signalpegel problemlos möglich.

Flexible Datenraten von bis zu 256kBaud bzw. 500kBaud (modellabhängig) gewährleisten eine hohe Übertragungsgeschwindigkeit und schnelle Reaktionszeiten.

Die Geschwindigkeit von Anzeigevorgängen kann zusätzlich stark gesteigert werden, indem Anzeigeelemente (z.B. Icons, Fotos, Animationen) auf dem Modulspeicher abgelegt werden. Hierzu verfügen die Module über einen microSD-Kartenslot, welcher Speicherkarten mit Kapazitäten bis in den Gigabyte-Bereich aufnehmen kann!


Technische Daten


µOLED-128-GMD1 Enhanced OLED, selbstleuchtend, brilliante Farbdarstellung, großer Ablesewinkel 128 x 128 Pixel, 3,8cm/1,5" Diagonale bis zu 65536 Farben (16 Bit Farbtiefe) Serielles Interface RS232-TTL (3,3V) Datentransferrate 300Baud bis 256kBaud microSD Kartenslot 64MB..2GB (Karte nicht im Lieferumfang enthalten) Betriebsspannung 3,6V bis 6V Stromaufnahme typ. 40mA bei 5V

µOLED-160-GMD1 Enhanced OLED, selbstleuchtend, brilliante Farbdarstellung, großer Ablesewinkel Daten wie uOLED-128-GMD1, jedoch: 160 x 128 Pixel, 4,3cm/1,7" Diagonale

µLCD-320-PMD2 Hochwertiges Color-LCD mit integrierter Hintergrundbeleuchtung 240 x 320 Pixel, 5,6cm/2,2" Diagonale bis zu 65536 Farben (16 Bit Farbtiefe) Serielles Interface RS232-TTL (3,3V) Datentransferrate 2400Baud bis 500kBaud microSD Kartenslot 64MB..2GB (Karte nicht im Lieferumfang enthalten) Betriebsspannung 3,6V bis 6V Stromaufnahme typ. 60mA bei 5V

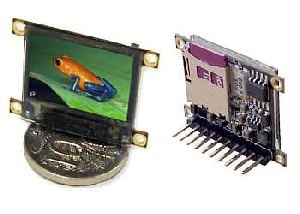

µOLED96PROP Für Freunde des Propeller Chips steht auch eine besonders kleine Propellerversion zur Verfügung.

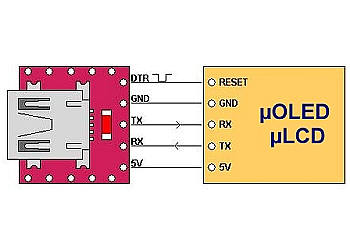

Für den Anschluß an Mikrocontrollersysteme ist das serielle Interface mit 3,3V-TTL-Pegel ideal. Im Zusammenspiel mit einem PC ist allerdings eine USB-Verbindung besser geeignet. Zu diesem Zweck bieten wir das USB-Interface µUSB-MB5 an, welches den direkten Anschluß der oben vorgestellten Displaymodule erlaubt.

Passend dazu gibt es USB-Adapter im Mikroformat


µUSBCE5

µUSBMB5

Links / Datenblätter

µOLED-96-G1 Usermanual PDF/1254KB
µOLED-96-PROP Usermanual PDF/970KB
µOLED-128-GMD1 Usermanual PDF/1246KB
µOLED-160-GMD1 Usermanual PDF/1151KB
µLCD-320-PMD2 Usermanual PDF/1178KB
µUSB-MB5 Data Sheet PDF/92KB
GraphicsComposer Utility ZIP/265KB erfordert min. WinXP mit .NET Framework 2.0
Hersteller 4D Systems



Produktübersicht

Teilweise sind diese Produkte abgekündigt. Nachfolgetypen bitte anfragen.



Bestellcode	Beschreibung
UOLED96G1	µOLED-96-G1 Intelligentes microOLED Grafikdisplay 96x64 Pixel
UOLED128GMD1	µOLED-128-GMD1 Intelligentes microOLED Grafikdisplay 128x128 Pixel
UOLED160GMD1	µOLED-160-GMD1 Intelligentes microOLED Grafikdisplay 160x128 Pixel
ULCD320PMD2	µLCD-320-PMD2 Intelligentes microLCD Grafikdisplay 240x320 Pixel
UOLED96PROP	µOLED-96-PROP Intelligentes microOLED Grafikdisplay 96x64 Pixel mit Parallax Propeller Chip
USDC128MB	passende Micro-SD Karte, Kapazität: 128MB, Fabrikat: Sandisk, Lieferung inkl. Adapter auf SD-Card
UUSBCE5	µUSB-CE5 USB-Interfacekonverter mit FTDI-Chip, passend zu allen µOLED und µLCD Modellen, wird direkt in einen USB-Port gesteckt
UUSBMB5	µUSB-MB5 USB-Interfacekonverter, passend zu allen µOLED und µLCD Modellen, inkl. Kabel USB-A zu Mini-B
