Frequenzerzeugung mit DDS-Schaltkreisen (Direct Digital Synthesis)

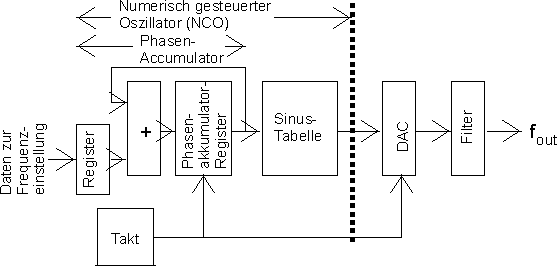

Die moderne Form der Frequenzereugung ist die direkte digitale Synthese (DDS). Damit lassen sich auch in hohen Bereichen beliebige Frequenzen sehr genau und rauscharm erzeugen. Moderne DDS-Schaltkreise besitzen ein serielles Interface zur leichten Kopplung mit Microcontrollern. Das Prinzip der DDS besteht darin, dass zum aktuellen Phasenwert ein vom Controller gelierter Betrag addiert wird. Der sich durch die Addition ergebende Phasenwert wird auf die Eingänge der Sinustabelle (Lookuptable) gegeben. Diese Sinustabelle ist eigentlich nur ein Speicher, dessen Eingänge die Adresse bilden und die Ausgänge den der Adresse zugeordneten Datenwert liefern. Ein nachfolgender Digital-Analog-Wandler mit anschließendem Filter formt daraus ein präzises Sinussignal. Der vom Controller gelieferte Wert bestimmt die Frequenz des Ausgangssignals.
Genauso wie das Sinussignal läßt
sich auf diese Art jede beliebige Wellenform erzeugen.
Ein sehr breites Spektrum an DDS-Schaltkreisen stellt Analog Devices her. In dieser Produktgruppe bieten wir Ihnen diese IC's an. Besonders interessant dürften die Typen AD9850, AD9851, AD9854 und AD9859 sein. Aus der Serie AD99xx möchten wir insbesondere auf den AD9954 hinweisen.
Produktübersicht
| Bestellcode | Beschreibung | EUR/St. @ 1St. | EUR/St. @ 5 St. | EUR/St. @ 10 St. |
| AD7008-AP20 | DDS, 20 MHz, parallel, PLCC44, -45/+85°C | 57,29 | 54,47 | 51,77 |
| AD7008JP-50 | DDS, 50 MHz, parallel, PLCC44, 0/+70°C | 68,72 | 65,33 | 57,34 |
| AD9830AST | Numerically Controlled Oscillator, a sine Look-up Table and a 10-Bit D/A Converter Integrated on a Single CMOS Chip | 29,35 | 28,30 | 24,70 |
| AD9831AST | 25 MHz Parallel Loading DDS With On-Chip 10-Bit DAC | 16,65 | 16,06 | 14,95 |
| AD9832BRU | Complete DDS With 10-Bit On-Chip DAC , | 19,98 | 18,02 | 15,75 |
| AD9833BRM | +2.3 V to +5.5 V, Low Power (20 mW), Programmable Waveform Generator in 10-Pin µSOIC Package | 14,66 | 13,29 | 11,45 |
| AD9834BRU | Low Power, +2.5 V to +5.5 V, 50 MHz Complete DDS | 18,37 | 16,65 | 14,36 |
| AD9835BRU | Complete DDS With 10-Bit On-Chip DAC , | 16,66 | 16,01 | 15,56 |
| AD9850BRS | CMOS, 125 MHz Complete DDS Synthesizer , SSOP28 | 33,84 | 32,98 | 28,68 |
| AD9851BRS | 180 MHz Complete DDS synthesizer , SSOP28 | 38,60 | 35,00 | 31,21 |
| AD9852ASQ | CMOS 300 MHz Complete-DDS, siehe auch: AD9852AST | 53,38 | 50,51 | 48,60 |
| AD9852AST | CMOS 300 MHz Complete-DDS, | 44,70 | 42,57 | 38,35 |
| AD9853AS | Programmable Digital QPSK/16-QAM Modulator, Last Time Buy: 05/2005, empfohlener Ersatztyp: AD9856 | 18,10 | 17,26 | 16,11 |
| AD9854ASQ | CMOS 300 MHz Quadrature Complete-DDS , | 64,29 | 62,79 | 55,22 |
| AD9854AST | CMOS 300 MHz Quadrature Complete-DDS, | 48,26 | 46,40 | 38,45 |
| AD9856AST | CMOS 200 MHz Quadrature Digital Upconverter | 41,92 | 40,31 | 35,50 |
| AD9857AST | CMOS 200 MSPS 14-Bit Quadrature Digital Upconverter | 44,79 | 43,07 | 40,79 |
| AD9858BSV | 1 GSPS Direct Digital Synthesizer | 109,07 | 104,71 | 96,65 |
| AD9859YSV | 400 MSPS 10-Bit DAC 1.8 V CMOS Direct Digital Synthesizer | 29,82 | 28,79 | 22,74 |
| AD9951YSV | 400 MSPS 14-Bit DAC 1.8 V CMOS Direct Digital Synthesizer | 42,05 | 40,60 | 37,22 |
| AD9952YSV | 400 MSPS 14-Bit DAC 1.8 V CMOS Direct Digital Synthesizer with High Speed Comparator, auf Anfrage | 47,94 | 44,94 | . |
| AD9953YSV | 400 MSPS 14-Bit DAC 1.8 V CMOS Direct Digital Synthesizer with 1024x32 RAM, auf Anfrage | 45,62 | 42,77 | . |
| AD9954YSV | 400 MSPS 14-Bit DAC 1.8V CMOS Direct Digital Synthesizer with 1024x32 RAM, Linear Sweep Block, And High Speed Comparator | 49,67 | 48,34 | 42,05 |
| HSP45102-40SMD | DDS-IC, 40 MHz, SMD | 41,19 | 39,82 | 38,44 |
Preisangaben in EUR je Stück
inklusive gesetzlich gültiger Mehrwertsteuer, zuzüglich Versandkosten
Bei größeren Mengen gelten
weitere Staffelpreise, sie werden automatisch mengenabhängig gewährt.
